使用环境

1.使用地点：户外。

2.周围空气温度：-25℃～+40℃。

3.海拔高度：不超过3000m。

4.地震等级：不超过9度。

5.相对湿度：日平均值不超过95%，月平均值不超过90%。

6.风速：不超过34m/s。

7.污秽等级：Ⅳ级。

8.安装环境：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

主要特点

1.设备参数规格及接线方式齐全，能够满足各种使用场合的需求。

额定电流由2500/4000A两种规格，可满足不同系统容量需求。由各基本元件可组成进线间隔、出线间隔、PT间隔、母联间隔等，并能按用户要求组合成所需的主接线方式，能够满足变电站35kV系统主接线的需要。

2.断路器开断容量高，并且具备容性负载和感性负载的开断能力

断路器灭弧室采用热膨胀室和压气室分离的双室结构方案，即采用先进的自能式灭弧原理，配弹簧操动机构。其额定短路开断电流达到40kA，背对背电容器组开断电流达到1500A，并联电抗器组开断电流达到1600A。

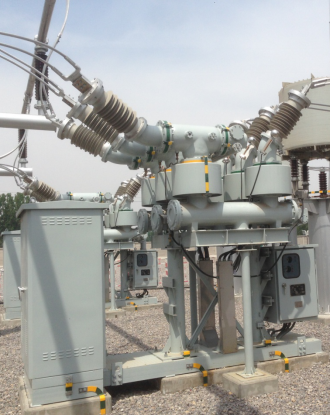

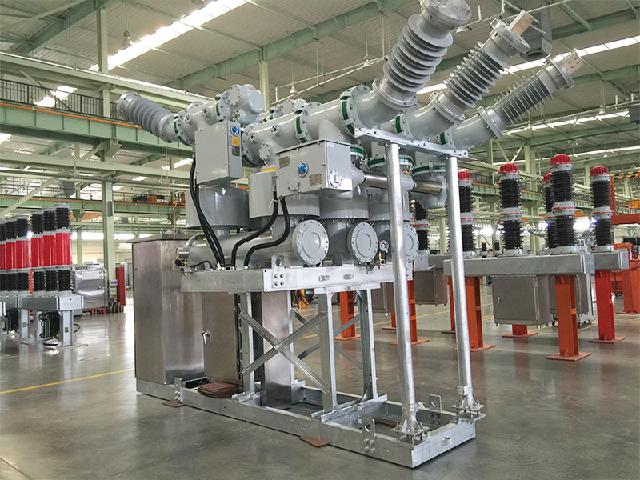

3.该产品属于组合电器，结构紧凑，三相分箱布置，一次导体全封闭。

复合式组合电器(HGIS)母线外露，整个产品接线清晰，布置紧凑、一个标准间隔比AIS布置占地面积减少约40%，特别适合户外35kV变电站改造工程。另外该产品分箱布置，三相间相互独立，除母线外其余一次导体全部封闭在接地筒体内，采用六氟化硫作为绝缘和灭弧介质，绝缘强度高，环境耐受能力强。

4.该产品可配置整体底架及汇控柜，可根据用户需要，将微机保护装置等二次保护装置放置在汇控柜内，实现保护装置前移，优化整个变电站二次保护系统。
