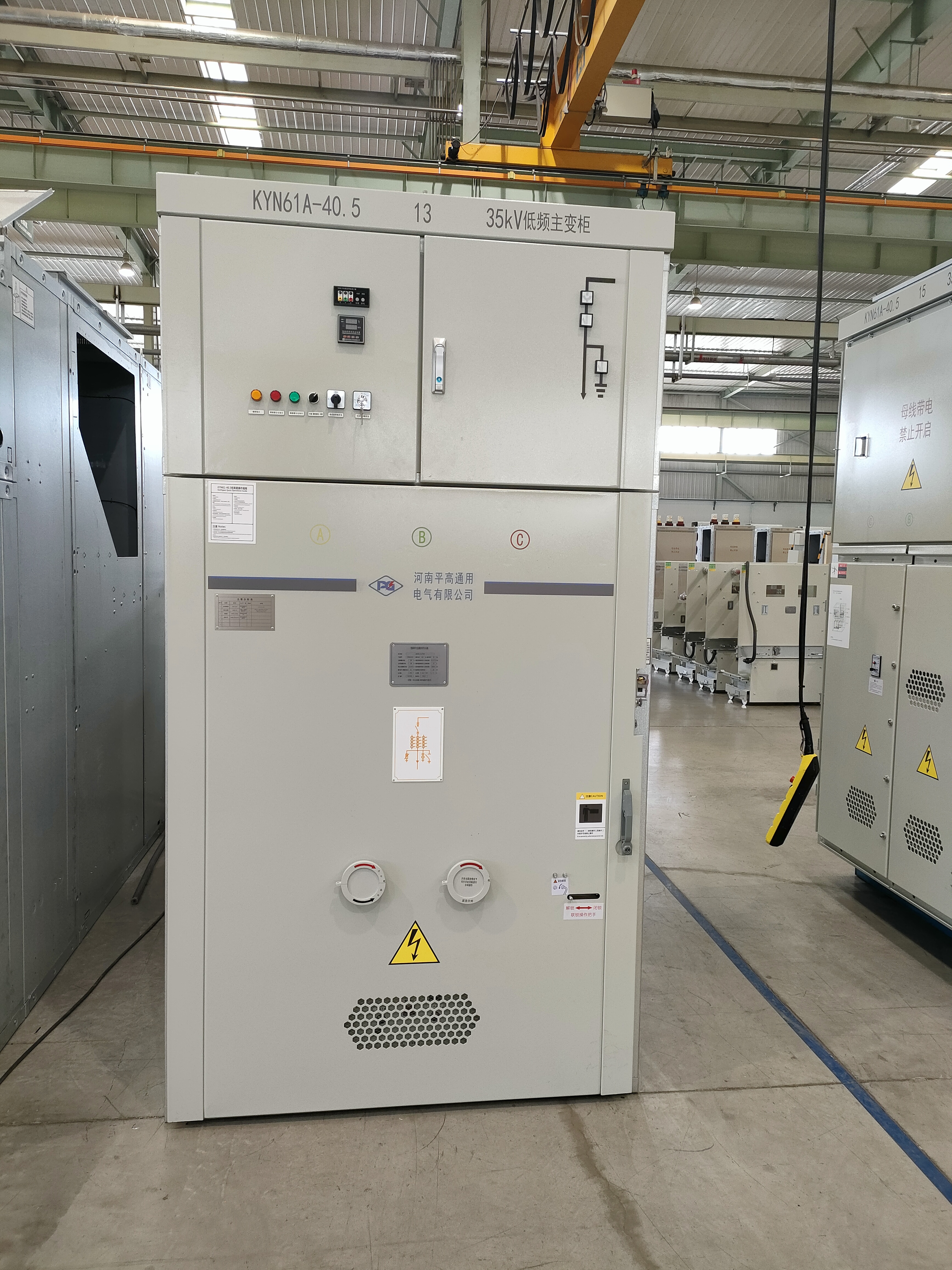

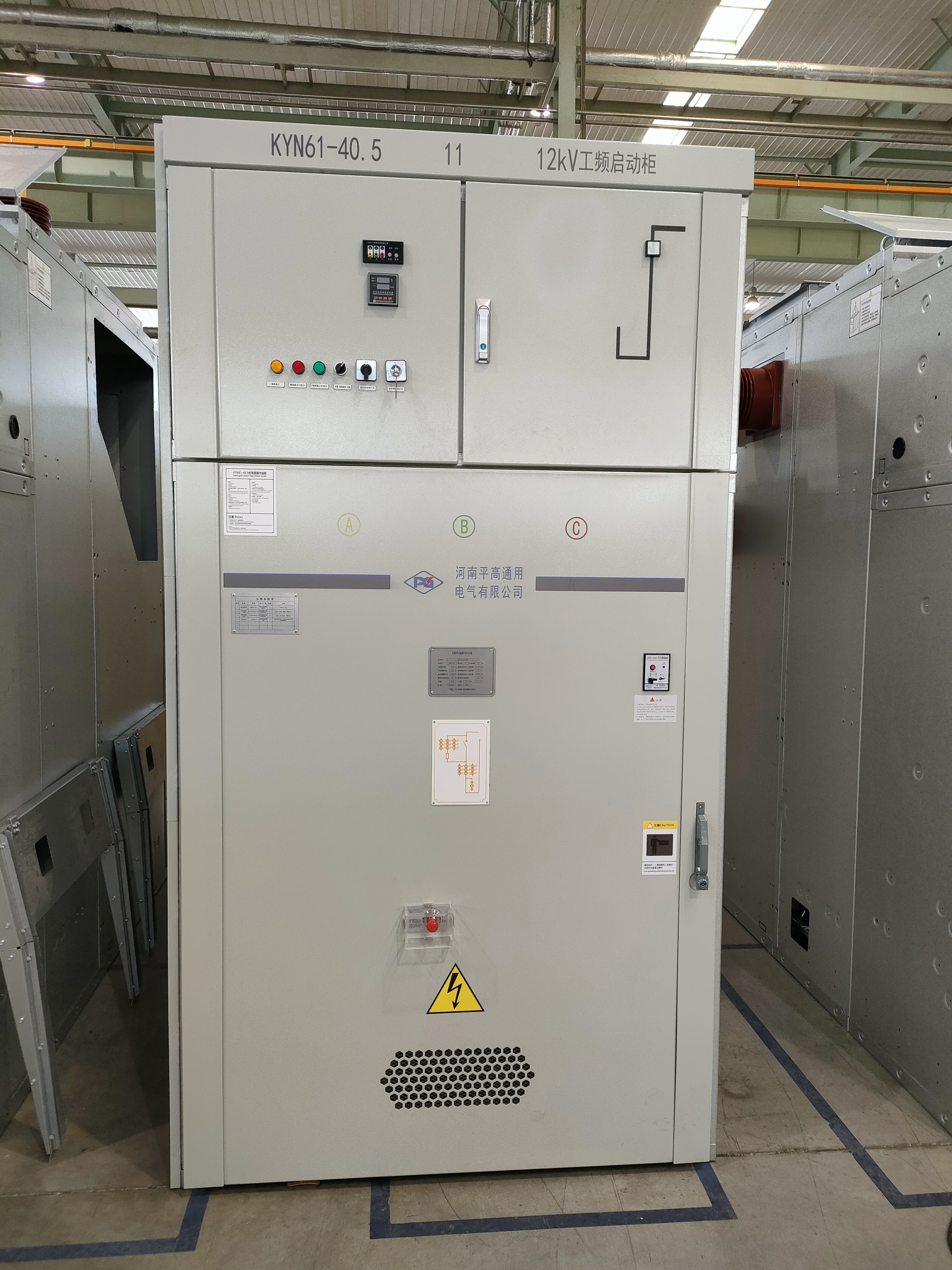

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜

所属分类：成套电器

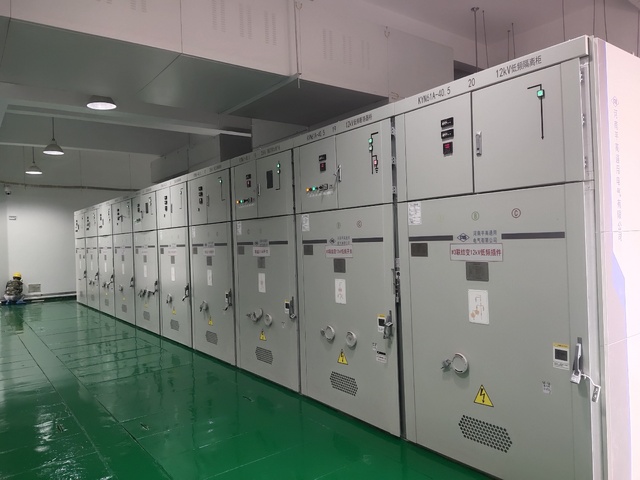

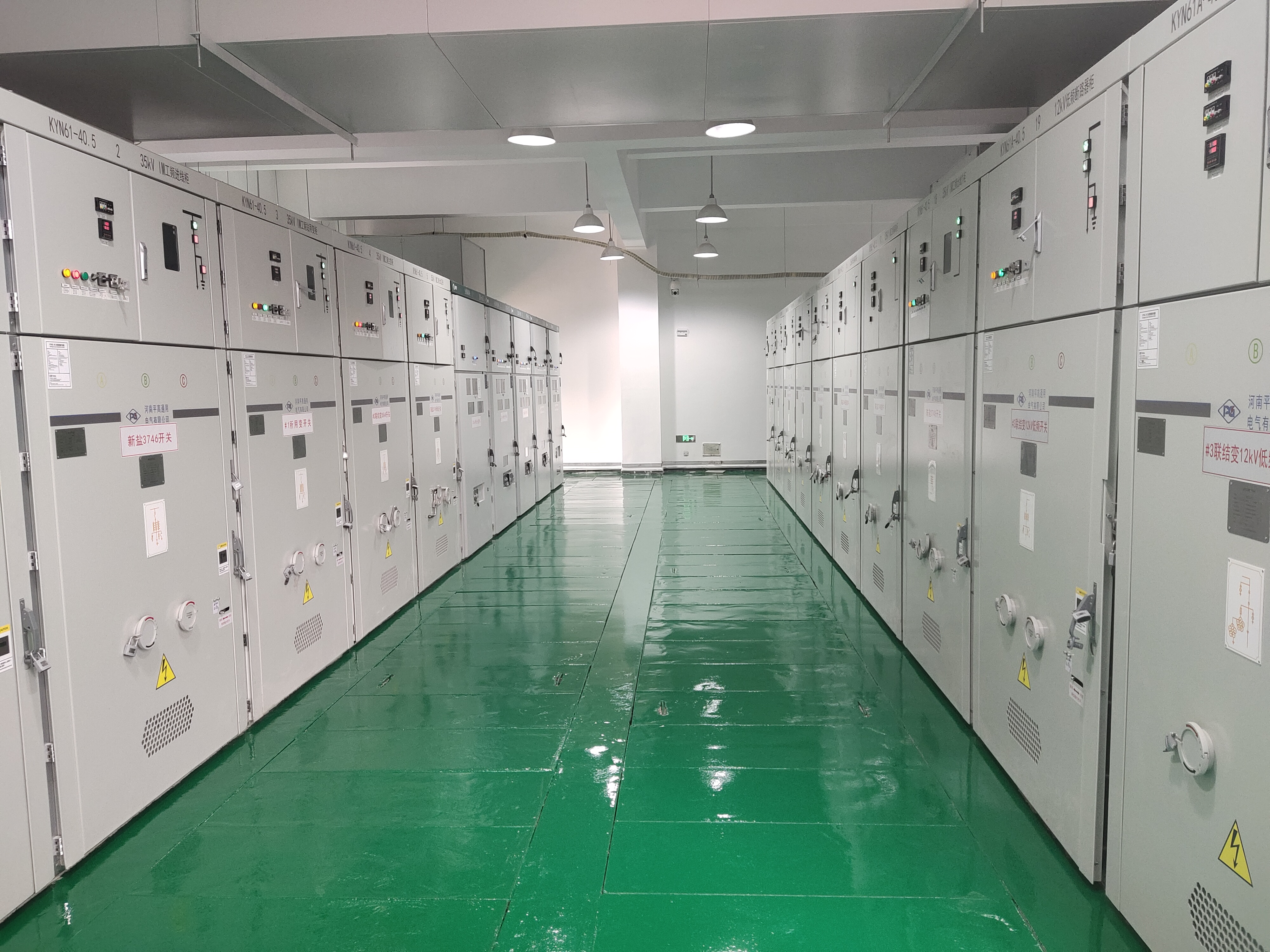

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能的之用，对电路起到控制、保护和检测等功能，还可以用于控制频繁操作的场所。

产品描述

技术参数

环境条件

使用地点：户内

环境温度：-25℃～+40℃;

海拔高度：安装位置海拔高度不超过1000m;

使用环境：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;

空气污秽程度：Ⅱ级;

相对湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于90%;

水蒸气压力：日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3MPa;

地震烈度：AG3;

当开关柜使用条件超出以上规定，由用户与制造厂协商。

主要特点

柜体结构采用组装式，断路器采用手车落地式结构;

配PGV2-40.5P系列低频20Hz真空断路器，并具有互换性好，更换简单的特点;

手车架中装有丝杆螺母推进机构、超越离合器，可轻松移动手车，并防止误操作而损坏推进机构;

所有的操作均在关闭状态下进行;

主开关、手车、开关柜之间的联锁均采用强制性机械闭锁方式，满足“五防”功能;

电缆室空间充裕，电缆安装高度大于700mm，可联接多根电缆;

快速接地开关用于接地和回路短路;

柜壳密封度高，防止设备受杂物和虫害侵入，外壳防护等级为IP4X，手车室门打开状态下，防护等级IP2X。

主要技术参数

开关柜技术参数

序号	项目名称		单位	参数值
1	额定电压		kV	40.5
2	额定频率		Hz	20
3	额定连续电流		A	1250
4	额定短时工频耐受电压（1min，有效值）	极间、对地、带电体对活门/断口	kV	95
		辅助回路和控制回路		2
5	雷电冲击耐受电压峰值（1.2/20μs）	极间、对地、带电体对活门/断口	kV	185
6	主回路的额定短时耐受电流		kA	31.5
7	主回路的额定峰值耐受电流		kA	80
8	接地回路的额定短时耐受电流		kA	27.4
9	接地回路的额定峰值耐受电流		kA	69.6
10	主回路和接地开关/接地回路的额定短路持续时间		s	3/2
11	防护等级	柜体外壳		IP4X
		隔室间		IP2X
12	主回路电阻（除电流互感器）		μΩ	≤300
13	辅助回路和控制回路额定电压		V	DC110/DC220/AC220
14	可触及的种类		--	A（F，L，R）
15	内部电弧试验的电流		kA	31.5
16	内部电弧试验电流的持续时间		s	0.5
17	局部放电限定值（试验电压为1.1Ur）		pC	≤100
18	断路器操作次数		次	10000
19	可移开手车操作次数		次	1000
20	接地开关操作次数		次	3000
21	丧失运行连续性类别			LSC2B
22	外形尺寸（宽×深×高）		mm	1400×2800/3050/3200×2600

　　断路器技术参数

序号	项目名称		单位	参数值
1	额定电压		kV	40.5
2	额定连续电流		A	1250
3	额定频率		Hz	20
4	额定短时工频耐受电压(1min，有效值)	极间、对地、断口	kV	95
		辅助回路和控制回路		2
5	额定雷电冲击耐受电压(峰值)	极间、对地、断口	kV	185
6	额定短路开断电流		kA	31.5
7	额定短路关合电流		kA	80
8	额定短路持续时间		s	3
9	额定短时耐受电流		kA	31.5
10	额定峰值耐受电流		kA	80
11	额定操作顺序			O-0.3s-CO-180s-CO
12	额定短路开断电流开断次数		次	20
13	额定异相接地故障开断电流		kA	27.4
14	额定失步开断电流		kA	7.9
15	额定电缆充电开断电流		A	50
16	机械操作次数		次	10000
17	噪音水平		dB	≤90
18	主回路电阻		μΩ	≤48
19	操动、控制电压		V	DC220
20	触头开距		mm	18±2
21	超行程		mm	6±2
22	分、合闸同期性		ms	≤2
23	合闸弹跳时间		ms	≤3
24	平均分闸速度		m/s	1.7±0.3
25	平均合闸速度		m/s	1.0±0.3
26	合闸时间（最高、额定/最低操作电压）		ms	60±8/50～89
27	分闸时间（最高、额定/最低操作电压）		ms	38±8/30～72
28	分闸触头反弹幅值		mm	≤3
29	触头允许磨损厚度		mm	≤2
